Підбір обладнання для автономноі СЕС

Автономні сонячні електростанції використовуються в якості основного джерела електроенергії, резервного або безперебійного джерела живлення. Найчастіше застосовуються в місцях, де відсутні електричні мережі, так як прокладка кабельних ліній неможлива або економічно не вигідна.

Нижче наведемо приклад підбору обладнання для такої станції фахівцями компанії Reneco.

Технічне завдання

Замовник поставив завдання забезпечити живлення 3-х морозильних камер магазинного комплексу в неробочий час доби від автономної сонячної станції на весь літній сезон. Потужність кожної морозильної камери становить 300 Вт.

podbor-oborudovaniya dlya avtonomnoi stancii

Етапи підбору

  • Будуємо годинний профіль споживання електроенергії.

Сумарна потужність камер становить 900 Вт. Коефіцієнт робочого часу морозильних камер прийнятий рівним 0,5. Відповідно, в середньому, споживання на добу становить 450 Вт. А добова витрата енергії складе 10,8 кВт * год.

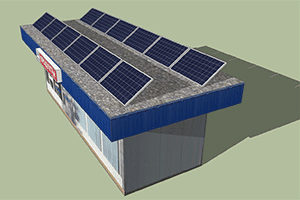

  • Оцінюєвумо доступну поверхню покрівлі для розміщення фотоелектричних модулей з урахуванням затінення.
  • Здійснюємо попередній підбір обладнання.
  • Моделюємо роботу системи в програмі PVSyst, іизначаємо «сонячну складову» і корегуємо за потребою конфігурацію обладнання для досягнення прийнятих результатів.
Підбір обладнання для автономної СЕС індивідуальний для кожного окремого об'єкта, і залежить від поставлених завдань.

Вихідні дані

  • Адреса об'єкта: Одеса (Україна)
  • Споруда: магазинний комплекс
  • GPS: " 46.485, 30.743 "
  • Час роботи магазинів: 8-00 - 18-00
avtonomka-magazin

Результати PVsyst

В результаті застосування вихідних даних в програмному комплексі PVsyst 6.8.0 були отримані результати, показані в таблиці.

SolFrac (Solar Fraction)  - «сонячна складова». Приведено у вигляді коефіцієнта, що показує кількість сонячної енергії в енергетичному балансі об'єкта. Значення «1» - енергетичні потреби повністю забезпечені за рахунок сонячної енергії.

Дана конфігурація обладнання при заданому часовому енергетичному профілі навантаження здатна забезпечити коефіцієнт сонячної складової «1» в наступні місяці: травень, червень, липень, серпень.

В щорічному енергетичному балансі сонячна складова забезпечується з коефіцієнтом 0,77 (на 77%). Це означає, що для забезпечення потрібної кількості енергії - 0,23 (23%) від загальної кількості, можна застосувати гарантоване джерело живлення.

 GlobHor kWh/m2GlobEff kWh/m2E_Avail kWh/m2EUnused kWhE_Miss kWhE_User kWhE_Load kWhSolFrac
Січень28.443.30.0198.5136.3334.8334.80.407
Лютий47.161,40.0128.0174.4302.4302.40.507
Березень86.3101.526.063.7271.1334.8334.80.810
Квітень133.8142.197.716.9307.1324.0324.00.948
Травень180.1501.3154.50.0334.8334.8334.81.000
Червень191.8496.7157.60.0324.0324.0324.01.000
Липень193.1493.4142.30.0334.8334.8334.81.000
Серпень171.0490.8143.00.0334.8334.8334.81.000
Вересень116.9390.074.313.3310.7324.0324.00.959
Жовтень74.6301.713.364.5270.3334.8334.80.807
Листопад31.2132.50.0186.8137.2324.0324.00.424
Грудень22.9117.30.0226.6108.2334.8334.80.323
Рік1277.23984.4808.9898.33043.73942.03942.00.77

Обране устаткування і висновок

Фотоелектричні модулі. Обрані полікристалічні фотоелектричні модулі Suntech STP275-20 / Wfw 5BB в кількості 12 шт, загальною потужністю 3,3 кВт (STC). Продуктивність ФЕ-поля 3,3 кВт, з оптимальним кутом і азимутом, в літню пору, в середньому, становить 14,85 кВт * год, чого достатньо для покриття енергетичних потреб об'єкту в заданий період. Кут установки ФЕМ до горизонту прийнятий 35 °, що відповідає оптимальному куті в даній широті.

Автономний сонячний інвертор. В якості автономного інвертору обраний гібридний інвертор IMEON 3.6, потужністю від 3 кВт до 6 кВт протягом 3 с., потужністю фотоелектричних модулів до 4 кВт, напругою зарядного пристрою 48 В, максимальним струмом заряду акумуляторної батареї 60А і розряду 80А. Є можливість віддаленого моніторингу.

Акумуляторна батарея. В якості акумуляторної батареї обрані тягові елементи OPzS, ємністю 400 А * год (С5) - це ємність при 5-ти годинному розряді, що вказується , в основному, тільки

для тягових елементів. Для інших типів акумуляторів, як правило, вказується ємність 10-ти годинного розряду (С10). Ємність C10 даних елементів складає приблизно 440А*год. Напруга елемента - 2В. Напруга зарядного пристрою інвертора - 48В. Кількість збереженої енергії в 24 елементах становить 21 кВт * год. Кількість циклів глибокого розряду (75% DOD) для елементів типу OPzS становить близько 1500. Для досягнення більш тривалого режиму експлуатації, близько 3000 циклів, рекомендується вибирати акумулятор більшої ємності, для досягнення глибини розряду за цикл (добу) на рівні 50-60%. Цій умові повністю задовольняє обрана ємність (10,8кВт * год / 0,6 = 18кВт * год & lt; 21 кВт * год).

Висновок. Система повністю задовольняє умовам Замовника, і навіть забезпечує більш тривалий час живлення критичного навантаження (24 год.), А саме морозильних камер, в кількості 3 шт. в літні місяці. В решту часу, для виробництва енергії, що не забезпечується сонцем, необхідно застосування гарантованого джерела живлення: наприклад, дизель- або бензо- генератора. Генератор також може застосовуватися для живлення гібридного інвертора і підзарядки акумуляторів під час похмурих днів і досягнення граничного рівня розряду акумуляторної батареї.

Замовити кваліфікований індивідуальний розрахунок автономної сонячної станції Ви можете, звернувшись до фахівців компанії Reneco.

23.06.2019
